Trinamic推出最新電池驅動解決方案電機驅動器IC——TMC6300

2020年04月29日 11:31 ? 次閱讀

Trinamic的TMC6300是一款高效低壓驅動器,適用于峰值電流高達2A的BLDC和PMSM電機。該驅動器待機電流為零,非常適合電池供電的設備。

漢堡,2020年4月20日– TRINAMIC運動控制有限公司宣布推出最新的電池驅動解決方案電機驅動器IC。帶有集成功率MOSFET和電荷泵的微型三相電機驅動器IC非常適用于BLDC和PMSM電機,它們僅需一個鋰離子電池或雙節AA電池即可提供高達2A峰值和2V(1.8V)…11V DC的電壓。

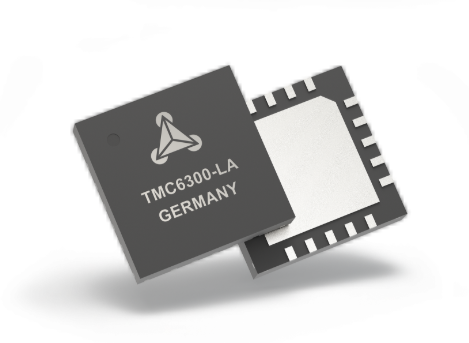

Trinamic推出最新電池驅動解決方案電機驅動器IC——TMC6300

它具有很高的功率密度和效率,待機功耗小于50nA(典型值),RDSon低,從而可以延長電池壽命。該驅動器芯片以纖巧的QFN20(3x3 mm)封裝,涵蓋了廣泛的應用,包括物聯網和手持設備,電池供電的BLDC和三相PMSM電機,無線POS設備和打印機,玩具以及移動醫療設備。

“電池質量的提高和技術的小型化不斷增強,這是好的方面。但是,如果由于技術效率低而仍然被迫使用相對較大的電動機,或者在您的下一個應用中使用過時的驅動器,這將無濟于事?!盩rinamic創始人兼首席執行官Michael Randt說 “借助這種新型芯片TMC6300,工程師可以使用具有最小外形尺寸和最新功能集的BLDC驅動器或三相PMSM驅動器快速開發手持設備?!?/p>

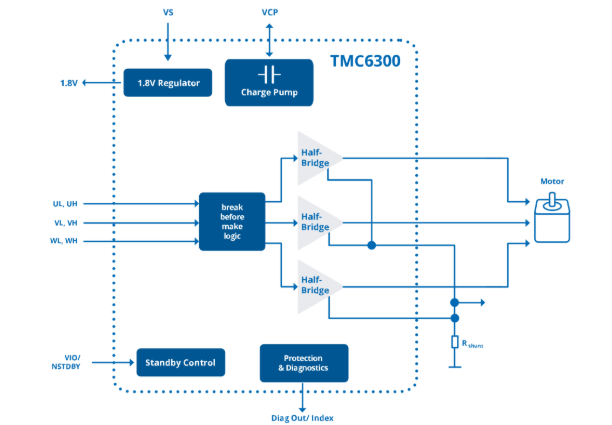

Trinamic推出最新電池驅動解決方案電機驅動器IC——TMC6300

TMC6300允許直接橋接控制三相電動機的正弦換向,使用來自CPU的6線控制驅動具有閉環或正弦換向的BLDC電動機。單腳分流器可提供電流反饋和全面的保護,并且診斷功能可支持穩定可靠的操作。結合一流的RDSon和超低待機電流,TMC6300即使在低電源電壓下也可確保最佳效率。

TMC6300將于4月底通過Trinamic的分銷渠道上市,已完全集成到Trinamic的廣泛開發系統中。除芯片外,還將提供一個分線板和評估板,以方便測試和評估用于電池供電應用的高效三相驅動器IC。

特點和優點:

  • 高達2A(峰值)的三相BLDC和PMSM電動機
  • 電壓范圍2(1.8)…11V DC
  • 使用1個或2個鋰離子電池或至少2個AA電池進行電池操作
  • 針對BLDC或PMSM正弦換向的直接電橋控制
  • 待機電流消耗小于50nA(典型值)
  • LS170mΩ和HS170mΩ(典型值)的低RDSon
  • 微型QFN20封裝(3x3毫米)
